Detalhes do produto:
|
| Padrão ou Nonstand: | padrão | Materiais para rosto: | Carbono, Sic, Tc |
|---|---|---|---|
| Temperatura de funcionamento: | -20～180℃ | Substituição: | Série de bombas Burgma |
| Tipo de selo: | Estacionário, rotativo | Substituição: | Selo M7N |
| Pacote: | Pacote de exportação padrão | OEM: | jantar |
| Destacar: | Burgma Bombas de água para piscinas Selo mecânico,Soluções mecânicas de bombas de água para piscinas industriais,M7N Soluções mecânicas de molas de mola |
||

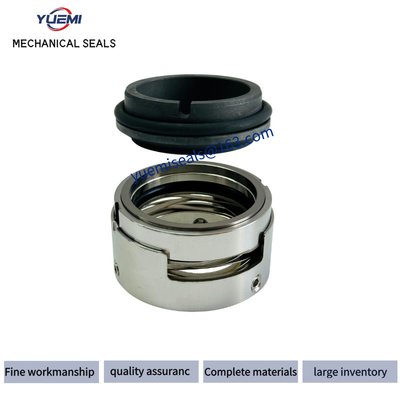

Vantagens da vedação mecânica M7N.
Oportunidades de aplicação universal.
Manutenção eficiente dos estoques devido às faces facilmente intercambiáveis.
Uma selecção alargada de materiais.
Insensibilidade a baixo teor de sólidos.
Flexibilidade nas transmissões de binário, efeito de autolimpeza.
| Categoria de parâmetros | Especificações | Referência |
|---|---|---|
| Modelo | M7N (Projeto não equilibrado de extremidade única, conforme com a norma EN12756/DIN24960) | |
| Intervalo de diâmetro do eixo | 14-200 mm (Customizável para tamanhos não normalizados) | |
| Temperatura de funcionamento | -50°C a 220°C (dependente do material: FKM/NBR/EPDM para vedações auxiliares) | |
| Limite de pressão | ≤ 2,5 MPa (padrão); ≤ 6 MPa para variantes equilibradas (série H7N/H75/H76) | |
| Materiais de cara de foca | Carbono de silício (SiC), Carbono de tungstênio (WC), Cerâmica de alumínio (AlO), Grafite | |
| Materiais de vedação auxiliares | NBR, FKM, EPDM, borracha de silicone, PTFE | |
| Mídia compatível | Água, óleo, líquidos de corrosão fraca (requer sistema de descarga de partículas) | |
| Limite de velocidade | ≤ 20 m/s (axial/circumferencial) | |
| Principais características do projeto | - Desenho de fim único e não equilibrado - Indemnização por resíduos de várias molas - Direcção de rotação universal |
|
| Requisitos de instalação | - Ressalva do eixo radial ≤ 0,04 mm - Movimento axial ≤ 0,5 mm (Diâmetro do eixo ≤ 25 mm) - Câmara de vedação limpa. |
Condições de funcionamento
| Temperatura | -30oC a 200oC, dependendo do elastómero |
| Pressão | Até 16 bar |
| Velocidade | Até 20 m/s |
| Permissão de jogada final/flutuação axial | ± 0,1 mm |
| Tamanho | 14 mm a 100 mm |
| Marca | YUEMI |
| Rosto | Carbono, SiC, TC |
| Assento | Carbono, SiC, TC |
| Elastômeros | NBR, EPDM, VITON |
| Primavera | SS304, SS316 |
| Partes metálicas | SS304, SS316 |
| Tamanho/ | Código | D1 | D2 | D3 | L1 | L2 | L |
| Métrica | |||||||
| 14 | 140 | 25 | 21 | 24 | 25 | 10 | 35 |
| 16 | 160 | 27 | 23 | 26 | 25 | 10 | 35 |
| 18 | 180 | 33 | 27 | 32 | 26 | 11.5 | 37.5 |
| 20 | 200 | 35 | 29 | 34 | 26 | 11.5 | 37.5 |
| 22 | 240 | 37 | 31 | 36 | 26 | 11.5 | 37.5 |
| 24 | 250 | 39 | 33 | 38 | 28.5 | 11.5 | 40 |
| 25 | 280 | 40 | 34 | 39 | 28.5 | 11.5 | 40 |
| 28 | 300 | 43 | 37 | 42 | 31 | 11.5 | 42.5 |
| 30 | 320 | 45 | 39 | 44 | 31 | 11.5 | 42.5 |
| 32 | 330 | 48 | 42 | 46 | 31 | 11.5 | 42.5 |
| 33 | 350 | 48 | 42 | 47 | 31 | 11.5 | 42.5 |
| 35 | 380 | 50 | 44 | 49 | 31 | 11.5 | 42.5 |
| 38 | 400 | 56 | 49 | 54 | 31 | 11.5 | 45 |
| 40 | 430 | 58 | 51 | 56 | 31 | 14 | 45 |
| 43 | 450 | 61 | 54 | 59 | 31 | 14 | 45 |
| 45 | 480 | 63 | 56 | 61 | 31 | 14 | 45 |
| 48 | 600 | 66 | 59 | 64 | 31 | 14 | 45 |
| 50 | 500 | 70 | 62 | 66 | 32.5 | 14 | 47.5 |
| 53 | 530 | 73 | 65 | 69 | 32.5 | 15 | 47.5 |
| 55 | 550 | 75 | 67 | 71 | 32.5 | 15 | 47.5 |
| 58 | 580 | 78 | 70 | 78 | 37.5 | 15 | 52.5 |
| 60 | 600 | 80 | 72 | 80 | 37.5 | 15 | 52.5 |
| 63 | 630 | 83 | 75 | 83 | 37.5 | 15 | 52.5 |
| 65 | 650 | 85 | 77 | 85 | 37.5 | 15 | 52.5 |
| 68 | 680 | 90 | 81 | 88 | 34.5 | 18 | 52.5 |
| 70 | 700 | 92 | 83 | 90 | 42 | 18 | 60 |
| 75 | 750 | 97 | 88 | 99 | 42 | 18 | 60 |
| 80 | 800 | 105 | 95 | 104 | 41.8 | 18.2 | 60 |
| 85 | 850 | 110 | 100 | 109 | 41.8 | 18.2 | 60 |
| 90 | 900 | 115 | 105 | 114 | 46.8 | 18.2 | 65 |
| 95 | 950 | 120 | 110 | 119 | 47.8 | 17.2 | 65 |
| 100 | 1000 | 125 | 115 | 124 | 47.8 | 17.2 | 65 |
