Detalhes do produto:
|
| Substituição: | Eta, Ama, Krt, Sewa série de bomba | Aplicativos recomendados: | Bombas de esgoto, bombas químicas, bombas de processo |
|---|---|---|---|
| Diâmetro do eixo: | 16mm 22mm 28mm 38mm 48mm 55mm | Selo secundário: | FKM SIC SIC |
| Destacar: | Bellows bomba centrífuga vedação mecânica,Segmentação mecânica da bomba centrífuga alemã K-SB,Alemão K-SB fecho de fole de metal |
||
Parâmetros técnicos
| Temperatura | -30°C~+200°C |
| pressão | ≤ 2Mp a |
| Velocidade | ≤ 10 m/s |
| Médio | água |
Materiais
| Anel rotativo |
SiC/VIT |
| Anel estacionário |
SiC/VIT |
| Primavera | SUS304/SUS316 |
| Assento fixo | SUS304/SUS316 |
| Selo secundário |
Fkm/EPDM |
| Detentor de anel rotativo | SUS304/SUS316 |

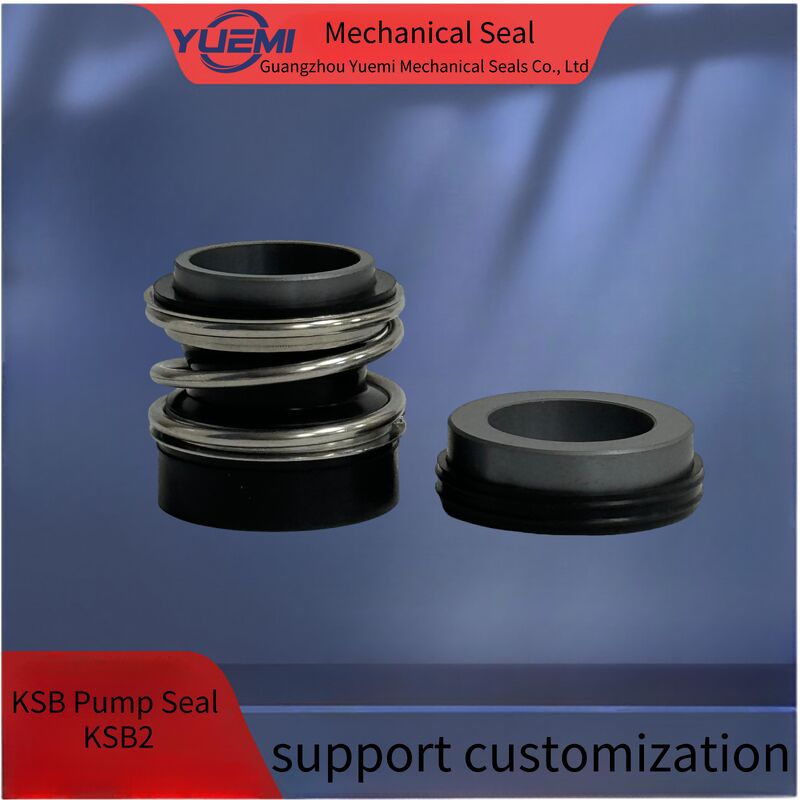

Tipo de selo YM, K-SB-109R pode ser usado em bombas K.S.B ®
ETA, AMA, KRT, SEWA Série de bomba com tamanho de eixo 16mm, 22mm, 28mm, 33mm, 38mm, 48mm
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
Gostaríamos sinceramente de cooperar com os clientes para fornecer produtos de alta qualidade e serviços.
