Detalhes do produto:
|
| Anel estacionário: | SIC/CAR TC/TC | Dimensões: | Depende do modelo. |
|---|---|---|---|
| Serviço: | Serviço OEM | Tempo de execução: | Rápido para o navio |
| Temperatura de funcionamento: | -20～180℃ | Tipo de vedação: | 108U |
| Para: | Bomba de água para automóveis | velocidade linear: | ≤ 12 m/s |
| Destacar: | Pombo de piscina e spa Selo mecânico,Selo mecânico tipo John Crane,Selo mecânico da única mola |
||
| Informações sobre o produto | ||

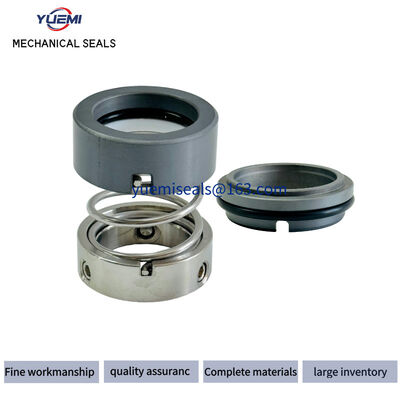

| Nome do produto | Selo mecânico | |
| Tipo | 108U | |
| Limites de funcionamento | Padrão | DIN24960 |
| Pressão | ≤ 1,0 MPa | |
| Temperatura | -20-180oC | |
| Velocidade | ≤ 15 m/s | |
| Médio | Água, esgoto, água do mar, óleo, ácido, solvente orgânico, ácido cristalino, ácido amorfo, alcalino, sal, líquido corrosível, líquido não corrosível, etc. | |
| Materiais |
Materiais de cara estacionários |
Ca (grafite de carbono) |
| Sic (carburo de silício) | ||
| Cer (cerâmica) | ||
| TC (T)carburo de ungsténio) | ||
|
Material de superfície rotativa |
Ca (grafite de carbono) | |
| Sic (carburo de silício) | ||
| Cer (cerâmica) | ||
| TC (T)carburo de ungsténio) | ||
|
Material de vedação secundário |
NBR | |
| FKM ((VT) | ||
| EPDM | ||
| PTFE | ||
| Componente metálico | SS304 | |
| SS316 | ||
Características estruturais: Uma única extremidade e uma única mola, desequilibrada, direção de rotação fixa e movida por espiral de mola.A estrutura deste selo é simples e o custo é baixoEste componente de vedação tem uma ampla utilização e é estável e fiável.
Área de aplicação: amplamente utilizado na engenharia petroquímica, refino de petróleo, processamento químico, fibração química, tratamento de água e transporte químico.
| Modelo | D1 | D3 | D7 | L | L3 | L4 |
| 108-8 | 8 | 15.8 | 21 | 19 | 13.5 | 5 |
| 108-9 | 9 | 20 | 21 | 20 | 15 | 5 |
| 108-10 | 10 | 20 | 21/22 | 20 | 15 | 5 |
| 108-11 | 11 | 20 | 23 | 20 | 15 | 5 |
| 108-12 | 12 | 22 | 23/24/26 | 20/21 | 15/16 | 5 |
| 108-14 | 14 | 24.5 | 25/26/28 | 21/25 | 16/20 | 5 |
| 108-15 | 15 | 26.5 | 27/28/30 | 25 | 20/19 | 5.0/6.0 |
| 108-16 | 16 | 26.5 | 27/28/30 | 25 | 20/19 | 5.0/6.0 |
| 108-17 | 17 | 32 | 33/35 | 25 | 20 | 5 |
| 108-17T | 17 | 2 | 28 | 25 | 19.5 | 5.5 |
| 108-18 | 18 | 32 | 33 | 25 | 20 | 5 |
| 108-19 | 19 | 34 | 35 | 25 | 20 | 5 |
| 108-20 | 20 | 34 | 35/36 | 25 | 20 | 5 |
| 108 a 22 | 22 | 37 | 37 | 28 | 22.5/22 | 5.5/6 |
| 108-22T | 22 | 35 | 36 | 25 | 20 | 5 |
| 108 a 24 | 24 | 39 | 40/41 | 32/35/37 | 24/27/29 | 8 |
| 108 a 25 | 25 | 39 | 40/41/41.8 | 32/35/37 | 24/27/29 | 8 |
| 108 a 28 | 28 | 45 | 45/46 | 35/37 | 27.5/29.5 | 8 |
| 108 a 30 | 30 | 45 | 45/46 | 35/37 | 27.5/29.5 | 8 |
| 108-35 | 35 | 50.5 | 50 | 37 | 28.5 | 8 |
| 108-40 | 40 | 57.5 | 58 | 40 | 31 | 8.5 |
| 108 a 45 | 45 | 62.5 | 63 | 40 | 31.5 | 8.5 |
| 108-50 | 50 | 71 | 70 | 45 | 35.5 | 9.5 |
| 108-55 | 55 | 75.5 | 75 | 45 | 35.5 | 9.5 |
