Detalhes do produto:
|
| Modelo: | 560D-30/35 | Assento: | Cerâmica, SiC, TC |
|---|---|---|---|
| Rosto: | VIT SIC SIC | Uso: | Equilibrado |
| Palavras-chave: | vedação da bomba | Peças de metal: | SS304, SS316 |
| vedação da bomba: | Selo de dupla ponta | ||
| Destacar: | YUEMI Selo mecânico equilibrado,560d30/35 Selo mecânico equilibrado |
||
| Diâmetro do Eixo | 13 ... 50 mm (0,51" ... 1,96") |
| Pressão | d ≤ 19 mm: 2 bar (29 PSI), d ≥ 20 mm: 3 bar (44 PSI), vácuo ... 0,1 bar (1,45 PSI) |
| Temperatura | -20 °C ... +70 °C (-4 °F ... 158 °F) |
| Velocidade de Deslizamento | 5 m/s (16 pés/s) |
| Movimento Axial | ±1,0 mm |
| Face do Selo | Grafite de carbono impregnado com resina (B), Carboneto de silício (Q1, Q2) |
| Assento | Óxido de alumínio (V), Carboneto de silício (Q1, Q2) |
| Elastômero | NBR (P) |
| Peças Metálicas | Aço CrNi (F) |

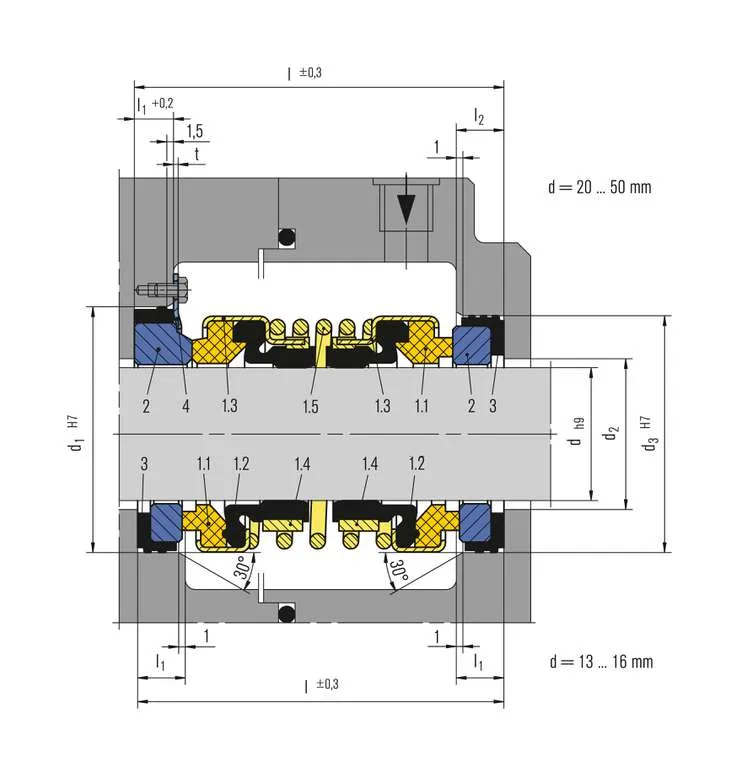

| Item | Descrição |
|---|---|
| 1.1 | Face do selo |
| 1,2 | Fole |
| 1.3 | Colar da mola |
| 1.4 | Colar de acionamento |
| 1.5 | Mola |
| 2 | Assento |
| 3 | Luva de canto |
| 4 | Arruela |
| d | d1 | d2 | d3 | d4 | d5 | l | l1 | l2 | l3 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 17 | 25 | - | - | 36 | 5 | - | - |
| 14 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 15 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 16 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 20 | 44 | 23 | 38 | 60 | 72 | 49 | 7 | 7 | 1,0 |
| 25 | 50 | 28 | 44 | 60 | 72 | 51 | 7 | 7 | 1,0 |
| 30 | 57 | 33 | 50 | 70 | 82 | 59 | 9 | 8 | 1,0 |
| 35 | 64 | 38 | 58 | 80 | 94 | 61 | 9 | 9 | 1,2 |
| 40 | 70 | 43 | 64 | 85 | 100 | 64,5 | 11 | 9 | 1,2 |
| 45 | 70 | 48 | 66 | 90 | 105 | 65 | 10 | 9 | 1,0 |
| 50 | 80 | 53 | 72 | 95 | 109 | 69,5 | 10 | 9 | 1,2 |
