Detalhes do produto:
|
| Material de aço inoxidável: | SS304.SS316 | Bomba: | vedação da bomba |
|---|---|---|---|
| Instalação: | Fácil de instalar e substituir | Rosto: | VIT SIC SIC/SIC TC |
| Tipo fluido: | Água, óleo e outros fluidos não corrosivos | Ferrovias: | CAR SIC TC PTFE |
| Palavras-chave: | Cartucho industrial de cara única | ||
| Destacar: | Selo mecânico de cartuchos industriais,Gx/Gy/ Tipo Selo Mecânico,Selo mecânico não confinante incorporado |
||

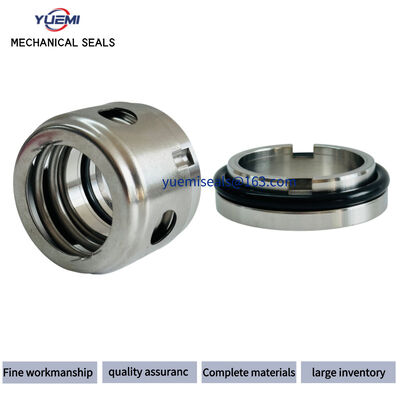

A vedação mecânica Gx inclui o tipo incorporado, o tipo de mola única, o pin de accionamento e o tipo desequilibrado.
A série é típica da vedação mecânica de mola, vedação mecânica desequilibrada com vários materiais e combinação de faces, a fim de satisfazer várias exigências.
| d | D | D1 | D2 | L | L1 | L2 |
| 30 | 52 | 40 | 50 | 48 | 35 | 15 |
| 35 | 57 | 45 | 55 | 50 | 37 | 17 |
| 40 | 62 | 50 | 60 | 53 | 40 | 20 |
| 45 | 67 | 55 | 65 | 58 | 45 | 25 |
| 50 | 72 | 60 | 70 | 63 | 48 | 28 |
| 55 | 77 | 65 | 75 | 65 | 50 | 30 |
| 60 | 82 | 70 | 80 | 65 | 50 | 30 |
| 65 | 92 | 78 | 90 | 72 | 55 | 35 |
| 70 | 97 | 83 | 95 | 74 | 57 | 37 |
| 75 | 102 | 88 | 100 | 74 | 57 | 37 |
| 80 | 107 | 93 | 105 | 81 | 62 | 42 |
| 85 | 112 | 98 | 110 | 81 | 62 | 42 |
| 90 | 117 | 103 | 115 | 82 | 63 | 43 |
Atenções pré-fixas
Verificar e confirmar que a vedação de aplicação corresponde às suas condições de trabalho e ao seu âmbito de aplicação.com velocidade de rotação demasiado rápida ou demasiado baixa, com pressão excessivamente elevada ou quase a vácuo e com materiais que sejam fáceis de incendiar, explodir ou que sejam de veneno mortal e de corrosão grave,Só podem ser utilizados selos de tipo balança e de dupla ou multifacetadaNo entanto, as medidas correlativas de obstrução, enxaguamento, arrefecimento e filtragem devem ser realizadas.
