Detalhes do produto:
|
| Dimensões: | Depende do modelo. | Serviço: | Serviço OEM |
|---|---|---|---|
| Função: | para bomba | Utilização: | Não equilibrado |
| Modelo: | 560D | selos secundários: | NBR, EPDM, FKM |
| Características: | Auto-alinhamento, projeto estacionário | Amostra: | Pode fornecer |
| Controle de qualidade: | 100% de controlo | ||
| Destacar: | Vulcano 260b Selo Mecânico,Tsurumi B bomba de esgoto vedação mecânica,CNP WQ bombas vedação mecânica |
||

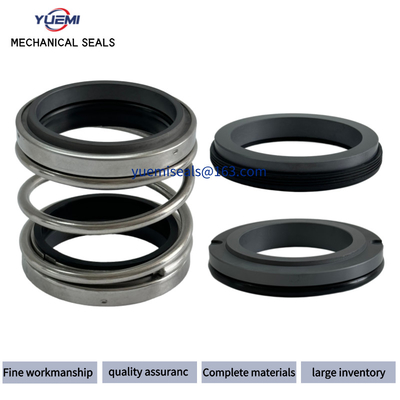

Selos mecânicos de mola múltipla disponíveis em uma ampla variedade de elastômeros para manusear praticamente todos os fluidos industriais. Todos os componentes são mantidos juntos por um anel de pressão em um design de construção unificado e podem ser facilmente reparados no local.
| Componente | Opções de Material |
|---|---|
| Face | Carbono, SiC, TC |
| Assento | Cerâmica, SiC, TC |
| Elastômero | NBR, EPDM, VITON |
| Mola | SS304, SS316 |
| Peças metálicas | SS304, SS316 |
| Item | Descrição |
|---|---|
| 1.1 | Face do selo |
| 1.2 | Fole |
| 1.3 | Colar da mola |
| 1.4 | Colar de acionamento |
| 1.5 | Mola |
| 2 | Assento |
| 3 | Luva de canto |
| 4 | Arruela |
| d | d 1 | d 2 | d 3 | d 4 | d 5 | l | l 1 | l 2 | l 3 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 17 | 25 | - | - | 36 | 5 | - | - |
| 14 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 15 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 16 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 20 | 44 | 23 | 38 | 60 | 72 | 49 | 7 | 7 | 1.0 |
| 25 | 50 | 28 | 44 | 60 | 72 | 51 | 7 | 7 | 1.0 |
| 30 | 57 | 33 | 50 | 70 | 82 | 59 | 9 | 8 | 1.0 |
| 35 | 64 | 38 | 58 | 80 | 94 | 61 | 9 | 9 | 1.2 |
| 40 | 70 | 43 | 64 | 85 | 100 | 64.5 | 11 | 9 | 1.2 |
| 45 | 70 | 48 | 66 | 90 | 105 | 65 | 10 | 9 | 1.0 |
| 50 | 80 | 53 | 72 | 95 | 109 | 69.5 | 10 | 9 | 1.2 |
