Detalhes do produto:
|
| Tipo de vedação: | Selo M37G | Serviço extra: | O OEM é bem-vindo |
|---|---|---|---|
| Aplicação: | Bomba de água, bomba centrífuga, bomba submersível | Selo da bomba Esco: | Foca de Primavera com Manga e Sims |
| Anel estacionário: | Cerâmica/sic/tc | Serviço: | Serviço OEM |
| Destacar: | Embarque de uma bomba de água,M37g Selo de eixo mecânico de mola única,M37 Selo de eixo mecânico de mola única |
||
As molas mecânicas de vedação múltipla estão disponíveis numa grande variedade de elastómeros para a manipulação de praticamente todos os fluidos industriais.Todos os componentes são mantidos unidos por um anel de arranque num projeto de construção unificado e podem ser reparados facilmente no local.

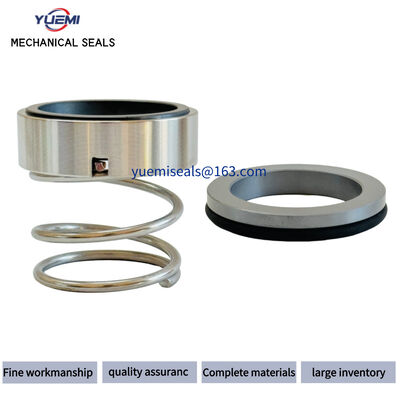

Selo mecânico de alta qualidade
Descrição:
Substituição de:
Para bombas industriais
Selo M37/M37G
1Condições de funcionamento:
Temperatura: -20oC a +180oC
Pressão: ≤ 1,0 MPa
Velocidade: ≤ 15 m/s
2Materiais:
Anel estacionário: cerâmica, carburo de silício, TC, carbono
Anel rotativo: carbono, carburo de silício, aço
Selo secundário: NBR, EPDM, Viton
Fontes e peças metálicas: aço
3Tipo de assento:
Padrão: G9
Alternativa: G6, G4, G13
4Aplicações: Água limpa, esgoto, óleo e outros fluidos moderadamente corrosivos
| Condições de funcionamento: | |
| Temperatura: | - 50oCaté +200oC |
| Pressão: | ≤ 1,0 MPa |
| Velocidade: | ≤ 20 m/s |
| Materiais: | SIC/sic |
| Anel estacionário | Q2,B,U2 |
| Anel rotativo: | U22,Q22 |
| Selo secundário: | P, E, V, Aflas |
| Fontes e peças metálicas: | F, G |
| Aplicações: | Água limpa, esgoto, óleo e outros fluidos moderadamente corrosivos |
| -M37G Dimensões ((mm)) | |||||||||
| Tamanho | d | D3 | D6 | D7 | D8 | L3 | L31 | L4 | L8 |
| 10 | 10.0 | 20.0 | 17.0 | 21.0 | 3.0 | 16.9 | - | 10.0 | 17.5 |
| 12 | 12.0 | 220 | 19.0 | 23.0 | 3.0 | 17.4 | - | 10.0 | 17.5 |
| 14 | 14.0 | 24.0 | 21.0 | 25.0 | 3.0 | 17.4 | 16.5 | 10.0 | 17.5 |
| 16 | 16.0 | 26.0 | 23.0 | 27.0 | 3.0 | 19.5 | 16.5 | 10.0 | 17.5 |
| 18 | 18.0 | 31.0 | 27.0 | 33.0 | 3.0 | 20.5 | 18.0 | 11.5 | 19.5 |
| 20 | 20.0 | 34.0 | 29.0 | 35.0 | 3.0 | 22.0 | 19.0 | 11.5 | 19.5 |
| 22 | 22.0 | 36.0 | 31.0 | 37.0 | 3.0 | 23.5 | 20.5 | 11.5 | 19.5 |
| 24 | 24.0 | 38.0 | 33.0 | 39.0 | 3.0 | 25.0 | 22.0 | 11.5 | 19.5 |
| 25 | 25.0 | 39.0 | 34.0 | 40.0 | 3.0 | 26.5 | 23.5 | 11.5 | 19.5 |
| 28 | 28.0 | 42.0 | 37.0 | 43.0 | 3.0 | 26.5 | 24.5 | 11.5 | 19.5 |
| 30 | 30.0 | 44.0 | 39.0 | 45.0 | 3.0 | 25.0 | 24.5 | 11.5 | 19.5 |
| 32 | 32.0 | 46.0 | 42.0 | 48.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 33 | 33.0 | 47.0 | 42.0 | 48.0 | 3.0 | - | - | 11.5 | 19.5 |
| 35 | 35.0 | 49.0 | 44.0 | 50.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 38 | 38.0 | 54.0 | 49.0 | 56.0 | 4.0 | 32.2 | 31.0 | 14.0 | 220 |
| 40 | 40.0 | 56.0 | 51.0 | 58.0 | 4.0 | 34.7 | 34.0 | 14.0 | 22.0 |
| 43 | 43.0 | 59.0 | 54.0 | 61.0 | 4.0 | - | - Não. | 14.0 | 22.0 |
| 45 | 45.0 | 61.0 | 56.0 | 63.0 | 4.0 | 39.2 | 36.5 | 14.0 | 22.0 |
| 48 | 48.0 | 64.0 | 59.0 | 66.0 | 4.0 | 44.7 | 42.0 | 14.0 | 220 |
| 50 | 50.0 | 66.0 | 62.0 | 70.0 | 4.0 | 45.7 | 43.0 | 15.0 | 23.0 |
| 53 | 53.0 | 0.69 | 65.0 | 73.0 | 4.0 | - | - | 15.0 | 23.0 |
| 55 | 55.0 | 71.0 | 67.0 | 75.0 | 4.0 | 49.0 | 47.0 | 15.0 | 23.0 |
| 58 | 58.0 | 78.0 | 70.0 | 78.0 | 4.0 | 52.0 | 50.0 | 15.0 | 23.0 |
| 60 | 60.0 | 79.0 | 720 | 80.0 | 4.0 | 53.0 | 51.0 | 15.0 | 23.0 |
| 63 | 63.0 | 83.0 | 75.0 | 83.0 | 4.0 | - | - Não. | 15.0 | 23.0 |
| 65 | 65.0 | 85.0 | 77.0 | 85.0 | 4.0 | 54.3 | 52.0 | 15.0 | 23.0 |
| 68 | 68.0 | 88.0 | 81.0 | 90.0 | 4.0 | 55.3 | 52.7 | 18.0 | 26.0 |
| 70 | 70.0 | 90.0 | 83.0 | 92.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 75 | 75.0 | 98.0 | 88.0 | 97.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 80 | 80.0 | 103.0 | 95.0 | 105.0 | 4.0 | 59.3 | 58.0 | 18.2 | 26.2 |
