Detalhes do produto:
|
| Modelo N.O.: | 502 | Tipo: | Segamentos mecânicos de anel O |
|---|---|---|---|
| Função: | para bomba, compressor | Pacote de transporte: | Padrão YUEMI ou personalizado |
| Substituição: | John Crane 502 Foca | Rosto: | VIT SIC SIC |
| Destacar: | Soluções mecânicas do tipo Bellow para bombas de água,AES B07 Soluções mecânicas do tipo Bellow |
||
As molas mecânicas de vedação múltipla estão disponíveis numa grande variedade de elastómeros para a manipulação de praticamente todos os fluidos industriais.Todos os componentes são mantidos unidos por um anel de arranque num projeto de construção unificado e podem ser reparados facilmente no local.

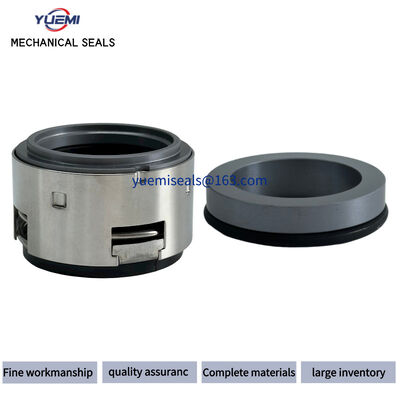

Selo mecânico de alta qualidade
Descrição:
Selo mecânico,para bomba de sopro, bomba de mergulho, bomba de circulação, substitui o selo mecânico de John Crane
John Crane 502selos
Selo Aesseal B07
524 libras esterlinasselos
Limites de funcionamento:
Pressão: ≤ 4 MPa
Velocidade: ≤ 13 m/s
Temperatura: -30oC~+200oC
Combinação de materiais:
Anel rotativo (carbono/SiC/TC)
Anel estacionário (cerâmica/SiC/TC)
SeaI secundário (VITON/NBR/EPDM)
Fontes e outras peças (SUS304/SUS316)
|
temperatura
|
-40oC a 150oC, dependendo do elastómero
|
|
Pressão
|
Até 40 bar
|
|
Velocidade
|
Até 15 m/s
|
|
Permissão de jogada final/flutuação axial
|
± 0,1 mm
|
|
Tamanho
|
De 14 mm a 100 mm
|
|
Marca
|
YM
|
|
Rosto
|
Carbono, SiC, TC
|
|
Assento
|
SiC, TC
|
|
Elastômeros
|
NBR, EPDM
|
|
Primavera
|
SS304, SS316
|
|
Partes metálicas
|
SS304, SS316
|
| Modelo | d | D | D1 | L1 | L2 |
| YM502-14 | 14 | 24 | 25 | 12 | 23.2 |
| YM502-16 | 16 | 26 | 27 | 12 | 23.2 |
| YM502-18 | 18 | 32 | 33 | 13.5 | 24.2 |
| YM502-20 | 20 | 34 | 35 | 13.5 | 24.2 |
| YM502-22 | 22 | 36 | 37 | 13.5 | 24.2 |
| YM502-24 | 24 | 38 | 39 | 13.5 | 26.9 |
| YM502-25 | 25 | 39 | 40 | 13 | 27.2 |
| YM502-28 | 28 | 42 | 43 | 12.5 | 30.2 |
| YM502-30 | 30 | 44 | 45 | 11.9 | 30.7 |
| YM502-32 | 32 | 46 | 48 | 11.9 | 30.7 |
| YM502-33 | 33 | 47 | 48 | 11.9 | 30.7 |
| YM502-35 | 35 | 49 | 50 | 11.9 | 30.7 |
| YM502-38 | 38 | 54 | 56 | 12.9 | 32.2 |
| YM502-40 | 40 | 66 | 58 | 12.9 | 32.2 |
| YM502-43 | 43 | 59 | 61 | 12.9 | 32.2 |
| YM502-45 | 45 | 61 | 63 | 12.9 | 32.2 |
| YM502-48 | 48 | 64 | 66 | 12.9 | 32.2 |
| YM502-50 | 50 | 66 | 70 | 13.4 | 34.2 |
| YM502-53 | 53 | 69 | 73 | 13.4 | 34.2 |
| YM502-55 | 55 | 71 | 75 | 13.4 | 34.2 |
| YM502-58 | 58 | 78 | 78 | 13.4 | 39.2 |
| YM502-60 | 60 | 80 | 80 | 13.4 | 39.2 |
| YM502-63 | 63 | 83 | 83 | 13.4 | 39.2 |
| YM502-65 | 65 | 85 | 85 | 13.4 | 39.2 |
| YM502-68 | 68 | 88 | 90 | 13.4 | 39.2 |
| YM502-70 | 70 | 89 | 92 | 14.5 | 45.7 |
| YM502-75 | 75 | 96 | 97 | 14.5 | 45.7 |
| YM502-80 | 80 | 104 | 105 | 15 | 45.2 |
| YM502-85 | 85 | 108 | 110 | 15 | 45.2 |
| YM502-90 | 90 | 114 | 115 | 15 | 50.2 |
| YM502-95 | 95 | 118 | 120 | 15 | 50.2 |
| YM502-100 | 100 | 124 | 125 | 15 | 50.2 |
