Detalhes do produto:
|
| Sku: | 1527 | Selo secundário: | Fkm SIC TC |
|---|---|---|---|
| Primavera: | SS304, SS316 | Estrutura: | Primavera paralela |
| Destacar: | 1527 Bomba de água Selo mecânico,Fkm Bomba de água Selo mecânico,1527 vedação mecânica de carbono |
||

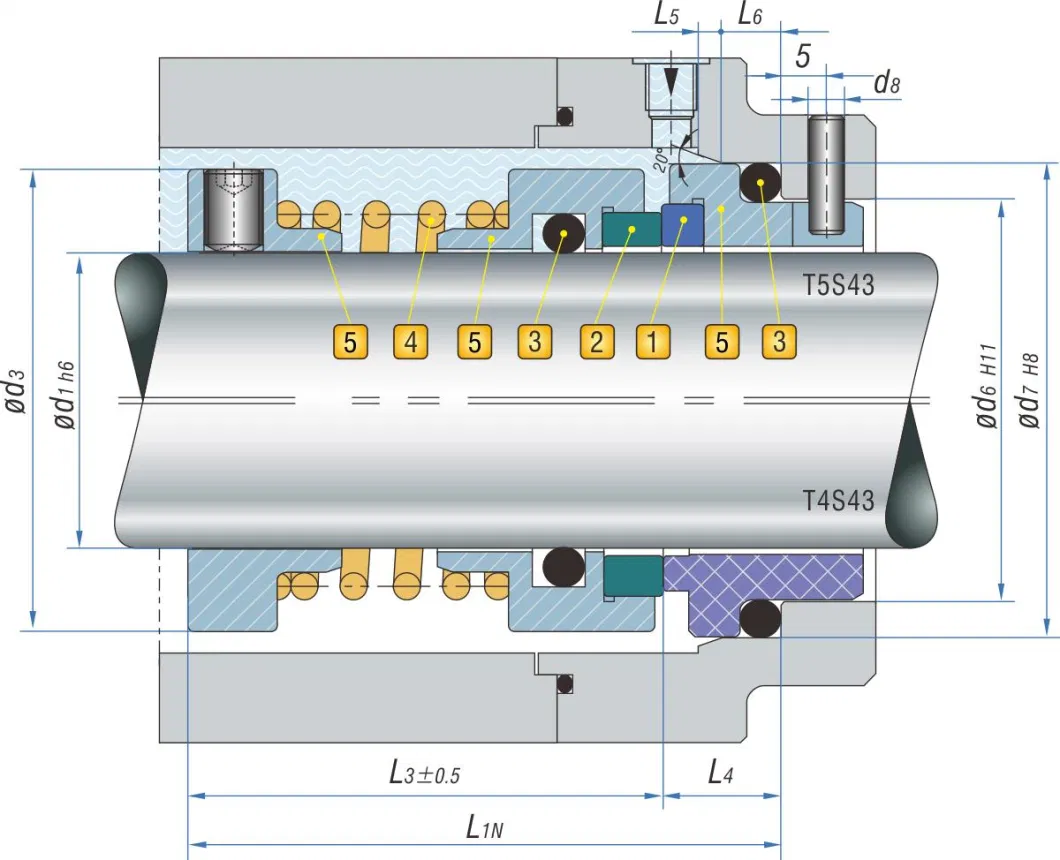

Série YM1527, Acionado por mola, Dependendo da direcção de rotação do eixo pode funcionar no sentido horário ou anti-horário.Oferecendo vários anéis rotativos diferentes e material de vedação auxiliar, a fim de atender diferentes condições de utilização. Amplamente utilizado na indústria marinha, têxtil, celulose e papel, compressores de refrigeração, tratamento de águas residuais.
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
