Detalhes do produto:
|
| Ponto: | 502 | Selo secundário: | SIC CAR |
|---|---|---|---|
| Serviço: | Serviços personalizados OEM | Estrutura: | Groove profundo |
| Tamanho do eixo: | 14 mm~100 mm | ||
| Destacar: | Selo da bomba de água John Crane,G60 Selo da bomba de água,G60 vedação de carburo de silício |
||
Medios: água, óleo e fraco-
Medios corrosivos
Temperatura: -20°C a 120°C
Pressão: ≤ 2,5 MPa
Velocidade: s15m/s
Materiais
Anel estacionário: Cerâmica/Sic/TC
Anel rotativo: Carbono/Sic/TC
Selo secundário:NBR/EPDM/Fkm
Molas e partes metálicas: aço inoxidável

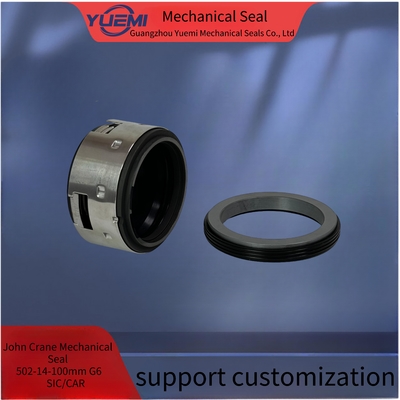

Selo Mecânico Tipo YM502 é um dos selos de fole com melhor desempenho, é ideal para utilização em bombas de água quente, bombas industriais e indústria química de petróleo
Com design de fole de elastómeros totalmente fechado
Insensibilidade ao jogo do eixo e à exaustão
Bellows não deve torcer devido a bi-direcional e robusto acionamento
Segredo único e molas únicas
Conforme a norma DIN24960.
Façadeira rotativa
Grafite de carbono, impregnada de resina
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
Gostaríamos sinceramente de cooperar com os clientes para fornecer produtos de alta qualidade e serviços.
