Detalhes do produto:
|
| Marca de traço: | YUEMI | Bomba: | Copo de emulsificação e de agitação cosméticos |
|---|---|---|---|

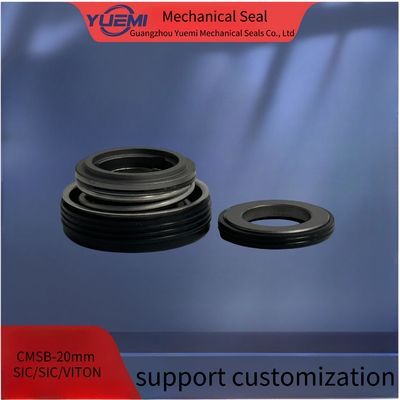

| Tamanho do eixo: | Sem redução | Modelo N.O.: | CM SB-20mm |
| Selo secundário: | FKM SIC SIC | Estilo: | Selo mecânico |
| Destacar: | 20 mm Selo mecânico da bomba de água |
||
| Modelo | D2 | D3 | D7 | L1 | L3 | L4 |
| SB-10 | 11.0 | 27.0 | 23.0 | 10.5 | 7.5 | 4.0 |
| SB-12 | 14.0 | 32.0 | 25.0 | 10.2 | 9.0 | 5.0 |
| SB-16 | 18.0 | 41.0 | 31.0 | 11.8 | 10.0 | 5.0 |
| SB-16A | 18.0 | 41.0 | 35.0 | 16.5 | 9.5 | 9.0 |
| SB-17 | 18.5 | 35.0 | 30.0 | 16.0 | 9.5 | 9.0 |
| SB-20 | 21.0 | 45.0 | 35.0 | 11/16.3 | 11.5 | 5/10.3 |
| SB-25 | 26.4 | 52.0 | 41.3 | 19.0 | 12.0 | 11.0 |
| SB-30 | 31.0 | 58.0 | 48.0 | 16.5 | 12.5 | 8.5 |
| Segamentos mecânicos de anel O | |
|
Temperatura: -30oC a 200oC, dependendo do elastómero
Pressão: até 5 bar Velocidade: até 15 m/s Permissão de flutuação final/axial: ±0,1 mm Tamanho: 10 mm a 30 mm |
Anel estacionário: carbono plástico, carbono, cerâmica Anel rotativo: cerâmica, carburo de silício Secundário: NBR/EPDM/FKM |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
