Descrição do produto

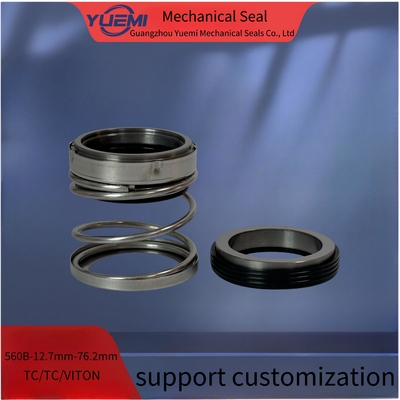

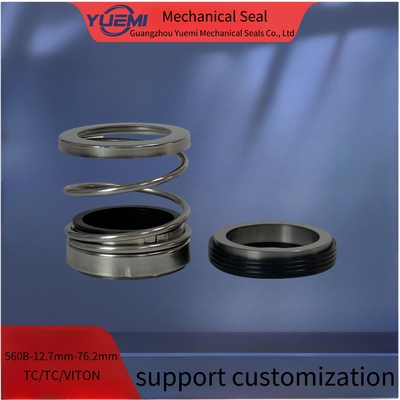

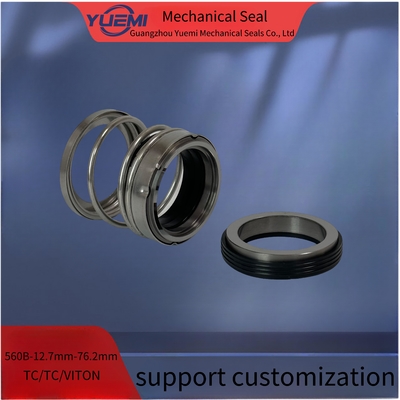

A vedação mecânica do YM560B é ideal para aplicações de uso geral, concebidas para produção em grandes lotes.Tipo 560B série é amplamente utilizado nas bombas centrífugas, bombas de turbina, compressores, bombas de água quente e outros equipamentos de eixo rotativo.
Características dos produtos
Fecho mecânico de fole de uma só vez e de ealstomer
Bi-direcional
Estrutura de design não deslizante, foles de elástico compensam automaticamente o desgaste primário do anel
YM560B,YM560K,YM560C,YM560A mostram diferenças nos dados dimensionais, disponíveis com diferentes comprimentos de trabalho normalizados.
Disponível em tamanhos métricos e polegadas
YM560A também pode ser utilizado como selos mecânicos de face dupla em dois conjuntos de arranjo
Materiais de combinação
Façadeira rotativa
Grafite de carbono, impregnada de resina
Grafite de carbono, antimônio
Carbono de pressão a quente
Reacção ligada Sic RBSlC
Carbono de Silício Sinterizado SSlC
Assento fixo
Óxido de alumínio ((cerâmica)
Carbono de Silício Sinterizado SSlC
Carbono de Silício Sinterizado SSlC
Carburo de tungstênio.N-ligador
Selo auxiliar
Nitril-butadieno-borracha (NBR)
Fluorocarbonos-coberta (Fkm)
Etileno-propileno-dieno (EPDM)
4Primavera.Partes metálicas
Aço (304) (316)
Tabela de combinação de modelos de bombas de água de aplicação
| Modelo |
d1 ((inch) |
d3 |
d6 |
d7 |
11 |
13 |
| 560B-3/8" |
9.525 |
23.5 |
14.3 |
22.23 |
28.6 |
7.9 |
| 560B-1/2" |
12.700 |
26 |
17.5 |
25.4 |
28.6 |
7.9 |
| 560B-5/8" |
15.875 |
30 |
20.6 |
31.75 |
32.5 |
10.3 |
| 560B-3/4" |
19.050 |
32.5 |
23.8 |
34.93 |
32.5 |
10.3 |
| 560B-7/8" |
22.225 |
37.5 |
27.0 |
38.1 |
34.1 |
10.3 |
| 560B-1" |
25.400 |
44 |
30.2 |
41.28 |
36.5 |
11.1 |
| 560B-1-1/8" |
28.575 |
48 |
33.3 |
44.45 |
38.1 |
11.1 |
| 560B-1-1/4" |
31.750 |
50 |
36.5 |
47.63 |
38.1 |
11.1 |
| 560B-1-3/8" |
34.925 |
54.5 |
39.7 |
50.8 |
39.7 |
11.1 |
| 560B-1-1/2" |
38.100 |
58.5 |
42.9 |
53.98 |
39.7 |
11.1 |
| 560B-1-5/8" |
41.275 |
64 |
46 |
60.33 |
47.6 |
12.7 |
| 560B-1-3/4" |
44.450 |
67 |
49.2 |
63.5 |
47.6 |
12.7 |
| 560B-1-7/8" |
47.625 |
71 |
52.4 |
66.68 |
50.8 |
12.7 |
| 560B-2" |
50.800 |
73.5 |
55.6 |
69.85 |
50.8 |
12.7 |
| 560B-2-1/8" |
53.975 |
75.6 |
/ |
76.2 |
57.2 |
14.3 |
| 560B-2-1/4" |
57.150 |
80 |
65 |
79.38 |
57.2 |
14.3 |
| 560B-2-3/8" |
60.325 |
79.6 |
/ |
82.55 |
57.2 |
14.3 |
| 560B-2-1/2" |
63.500 |
84.9 |
70 |
85.73 |
60.3 |
14.3 |
| 560B-2-5/8" |
66.675 |
84.6 |
/ |
85.725 |
65.1 |
15.9 |
| 560B-2-3/4" |
69.850 |
93 |
/ |
88.9 |
65.1 |
15.9 |
| 560B-3" |
76.200 |
102 |
/ |
98.425 |
68.3 |
15.9 |
Parâmetros técnicos
| Temperatura |
-30°C~+200°C |
| pressão |
≤ 1 Mp a |
| Velocidade |
≤ 12 m/s |
| Médio |
bomba de água |
Materiais
| Anel rotativo |
SIC CAR CE TC |
| Anel estacionário |
SIC CAR CE TC
|
| Primavera |
SUS304/SUS316 |
| Assento fixo |
SUS304/SUS316 |
| Selo secundário |
Fkm/EPDM
|
| Detentor de anel rotativo |
SUS304/SUS316 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
