Detalhes do produto:
|
| Bomba: | Bomba Hitachi | Utilização: | Selo desequilibrado |
|---|---|---|---|
| Diâmetro do eixo: | 10 mm-70 mm | Selo secundário: | Fkm SIC SIC |
| Padrão ou Não Padrão: | Padrão | Tipo: | Primavera única |
| Destacar: | Partes de motocicletas Bomba de água vedação mecânica,Bomba difusora Bomba de água vedação mecânica,560A-10mm-70mm Selo mecânico da bomba de água |
||

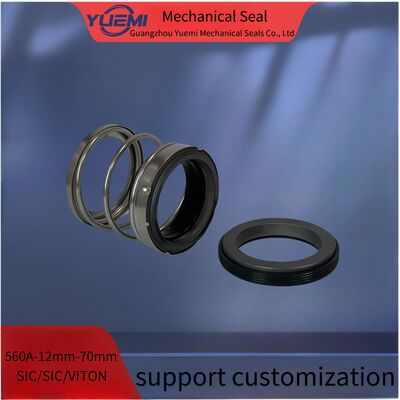

O YM560A é um tipo de vedação mecânica de mola única muito popular, que é amplamente utilizado em várias bombas.
Pode substituir MTU FP/T3S, Burgamann EA560, STERLING PNL, John Crane Seal, Flowserve Seal e outros selos
Tabela de combinação de modelos de bombas de água de aplicação
| Modelo | d1 ((mm) | d3 | d6 | d7 | 11 | 13 |
| 560A-10 | 10 | 23.5 | 16 | 24 | 25 | 7 |
| 560A-11 | 11 | 23.5 | 16 | 24 | 25 | 7 |
| 560A-12 | 12 | 26 | 17 | 26 | 25 | 7 |
| 560A-14 | 14 | 28 | 21 | 28 | 25.5 | 7 |
| 560A-15 | 15 | 30 | 21 | 28 | 29.5 | 7 |
| 560A-16 | 16 | 32 | 22 | 28/32 | 33.5 | 10 |
| 560A-18 | 18 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560A-19 | 19 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560A-20 | 20 | 35.5 | 27 | 38 | 38 | 10 |
| 560A-22 | 22 | 37.5 | 29 | 38/40 | 40.3 | 10 |
| 560A-25 | 25 | 42 | 32 | 44 | 39.3 | 10 |
| 560A-28 | 28 | 47 | 34 | 46 | 40 | 10.0 |
| 560A-30S | 30 | 46 | 35 | 45 | 38.2 | 7.5 |
| 560A-30L | 30 | 48 | 38 | 50 | 40 | 10.0 |
| 560A-32 | 32 | 50 | 40 | 54 | 40 | 10 |
| 560A-35 | 35 | 54.5 | 44 | 58 | 42 | 10 |
| 560A-38 | 38 | 58.5 | 46 | 60 | 42.6 | 10 |
| 560A-40 | 40 | 62.5 | 48 | 64 | 42.6 | 10 |
| 560A-45 | 45 | 66.5 | 52 | 66 | 45 | 10 |
| 560A-50 | 50 | 72.5 | 58 | 72 | 54.6 | 11.5 |
| 560A-55S | 55 | 72 | 60 | 75 | 59.4 | 12 |
| 560A-55L | 55 | 76 | 60 | 78 | 59.8 | 12 |
| 560A-60 | 60 | 80 | 65 | 80 | 63 | 12 |
| 560A-65 | 65 | 85 | 70 | 85 | 64 | 13 |
| 560A-70 | 70 | 92 | 75 | 92 | 60 | 11 |
Parâmetros técnicos
| Temperatura | -30°C~+200°C |
| pressão | ≤ 1,2Mp a |
| Velocidade | ≤ 10 m/s |
| Médio | águas residuais |
Materiais
| Anel rotativo | SIC CAR |
| Anel estacionário |
SIC CAR |
| Primavera | SUS304/SUS316 |
| Assento fixo | SUS304/SUS316 |
| Selo secundário |
Fkm/EPDM |
| Detentor de anel rotativo | SUS304/SUS316 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
