Detalhes do produto:
|
| Estrutura: | mola cônica | Diâmetro do eixo: | 10 mm-40 mm |
|---|---|---|---|
| Substituição: | Tipo de substituição da série Bt-Fn | Apoio: | OEM/ODM |
| Destacar: | Selo mecânico de série 40 mm,Selo mecânico de anel O,Selo mecânico Bt-Ar |
||
- Não.
selos de estoque prontos para entrega rápida
Oferece excelente qualidade a preços competitivos
Tabela de combinação de modelos de bombas de água de aplicação
| Modelo | d1 ((mm) | d, | p | 11 | 13 |
|
155 a 10 155-11 155-12 155-13 155-14 155-15 155-16 155-17 155 a 18 155-19 155 a 20 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·Primavera e outras peças ((SUS304/SUS316)
| Modelo | d1 ((mm) | d3 | d: | 11 | b |
|
155-22 155-23 155-24 155 a 25 155-28 (em inglês) 155-29 155 a 30 155-32 155-33 155-35 155-38 155 a 40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |

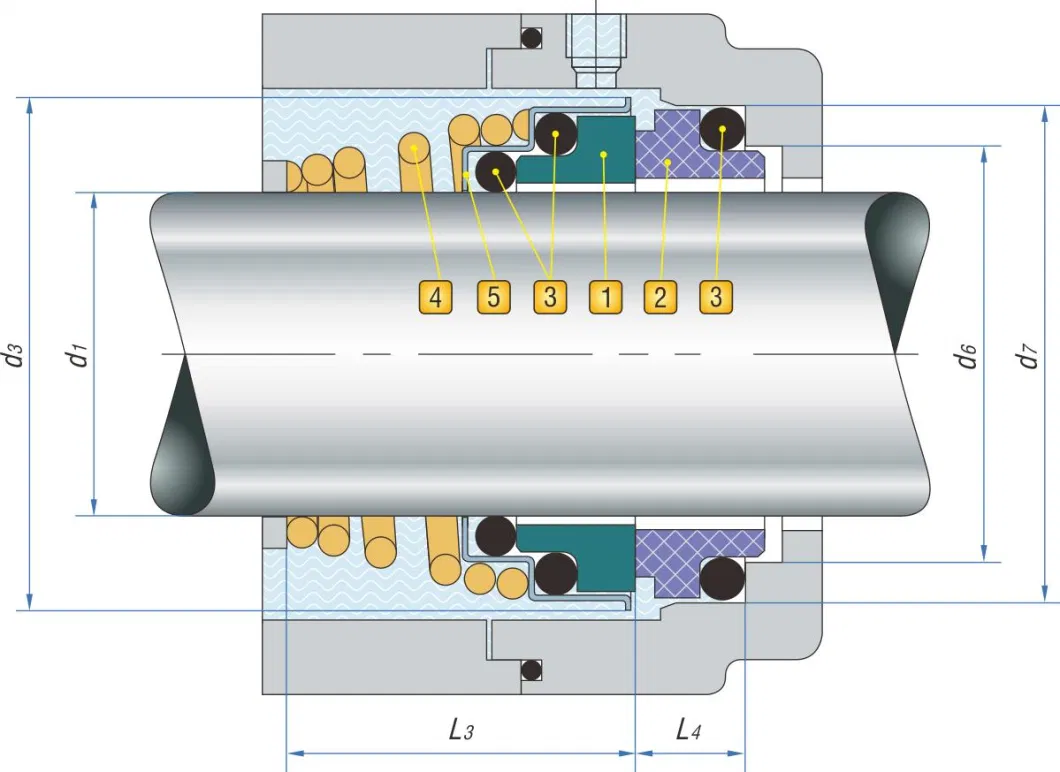

vedação mecânica do tipo YM155 com molas cônicas e construção de um empurrador de anel O, as peças metálicas produzidas pela Stamping.O preço competitivo e a ampla gama de aplicações tornaram o YM155 um selo de produção em massa.
Parâmetros técnicos
| Temperatura | -30°C~+200°C |
| pressão | ≤ 1,2Mp a |
| Velocidade | ≤ 10 m/s |
| Médio | águas residuais |
Materiais
| Anel rotativo | SIC CAR |
| Anel estacionário |
SIC CAR |
| Primavera | SUS304/SUS316 |
| Assento fixo | SUS304/SUS316 |
| Selo secundário |
Fkm/EPDM |
| Detentor de anel rotativo | SUS304/SUS316 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
