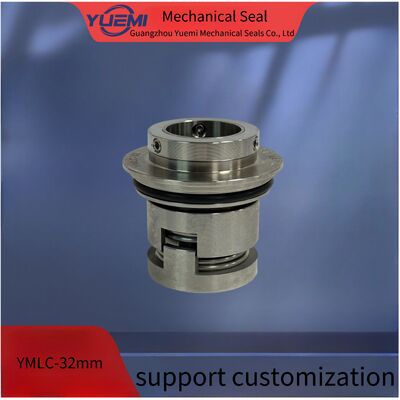

Detalhes do produto:
|
| Marca de traço: | YUEMI | Bomba: | BOMBA DE GRUNDFOS |
|---|---|---|---|
| Utilização: | Não equilibrado | Diâmetro do eixo: | YMLC-32 mm |
| Selo secundário: | Fkm EPDM | Padrão ou Não Padrão: | Padrão |
| Tipo: | Primavera única | ||
| Destacar: | Bomba de aço inoxidável de várias fases vertical,Selo mecânico de bomba de água de vários estágios,YMLC-32mm Sello mecânico de bomba de água |
||
- Não.
selos de estoque prontos para entrega rápida
Oferece excelente qualidade a preços competitivos
Adequado para CDLF CDMF bomba vertical de aço inoxidável de vários estágios, 120 toneladas e 150 toneladas
Parâmetros técnicos
| Temperatura | -30°C~+200°C |
| pressão | ≤ 1,2Mp a |
| Velocidade | ≤ 10 m/s |
| Médio | águas residuais |
Materiais
| Anel rotativo |
SiC/VIT |
| Anel estacionário |
SiC/VIT |
| Primavera | SUS304/SUS316 |
| Assento fixo | SUS304/SUS316 |
| Selo secundário |
Fkm/EPDM |
| Detentor de anel rotativo | SUS304/SUS316 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
Gostaríamos sinceramente de cooperar com os clientes para fornecer produtos de alta qualidade e serviços.
