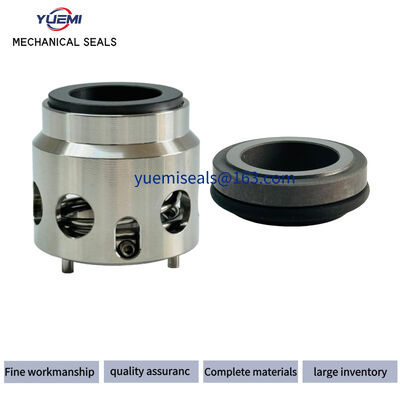

Xylem de vários estágios ITT Lowara Sv Bombas de vedação mecânica ROTEN-85EK-22

Parâmetros técnicos

Materiais

Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel

Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.

Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.Para evitar danos, não desmontar e limpar as peças novamente antes de fixação.

2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo

3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior

B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o buraco "G" para eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.

Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se a rotação não era suave, pois o selo tinha sido instalado de forma inadequada.
