Detalhes do produto:
|
| Estrutura: | Extremidade única | Características: | Alta qualidade, durável, resistente à corrosão |
|---|---|---|---|
| Pressão: | Pressão média | Velocidade: | Velocidade geral |
| temperatura: | Selo mecânico de temperatura | tamanho: | 20mm, 25mm, 30mm, 35mm, 40mm |
| desempenho: | Selo da bomba Flygt | ||
| Destacar: | GU 20mm Flygt Selo Mecânico,3082 Segredo Mecânico,Selo mecânico do empurrador XGS |
||
Tabela de combinação de modelos de bombas de água de aplicação
| Modelo de bomba Flygt | Tamanho do eixo | Selo Superior | Selo inferior |
| 3085-091, 3085-120, 3085-170, 3085-171, 3085-181, 3085-280, 3082-290, 3085-890 | 20 mm | FS-G-U20 | FS-G-L20 ou FS-H-L20 |
| 3101 | 28 mm | FS-B-U28 | FS-B-L28 |
| 3102 | 25 mm | FS-J-U25 | FS-J-L25 |
| Outros, de peso superior a 200 g/m2 | 35 mm | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35 mm | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35 mm | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45 mm | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60 mm | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90 mm | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90 mm ~ 120 mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90 mm | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90 mm ~ 120 mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20 mm | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60 mm | / | FS-Q-L60 |
| 4440,5530 | 35 mm | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45 mm | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90 mm | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90 mm~80 mm/90 mm~120 mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90 mm ~ 120 mm | FS-S-U90 | FS-T-L120 |
| Grindex Maior, Mestre, Matador, Midi, Minette, Salvador | 25 mm ~ 24 mm | FS-Z-U25 | FS-Z-L24 |
| Grindex Maxi | 45 mm | FS-O-U45 | FS-N-L45 |
| Modelos prontos 4 8 12&16 | 15 mm | FS-D-U15 | / |
| Pronto 24. | 20 mm | FS-A-U20 | FS-A-L20 |
| Pronto 90. | 28 mm | FS-I-U28 | FS-I-L28 |
| Steaty 7 | 20 mm | FS-G-U20 | FS-G-L20 |
| 600 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90 a 80 mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90 mm~80 mm/90 mm~120 mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90 mm~80 mm/90 mm~120 mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15 mm | FS-D-U15 | |
| 2024 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15 mm | FS-D-U15 | / |
| 2060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 2066 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2070 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2071 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2075 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28 mm | FS-I-U28 | FS-I-L28 |
| Não, não, não.2084,2135 | 35 mm | FS-K-U35 | FS-K-L35 |
| 2101 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35 mm | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35 mm | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45 mm ~ 35 mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45 mm | FS-O-U45 | FS-O-L45 |
| 2201-11HT ou MT | 45 mm | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45 mm | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60 mm | FS-P-U60 | FS-P-L60 |
| 2400 | 60 mm | FS-R-U60 | FS-R-L60 |
| Outros produtos | 20 mm | FS-G-U20 | FS-G-L20 |
| 3057 | 20 mm | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3065 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3080 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3082 | 22 mm | FS-E-U22 | FS-E-L22 |
| Temperatura | 30°C a 180°C |
| pressão | ≤ 1,2Mp a |
| Velocidade | ≤ 10 m/s |
| Parâmetro técnico | Especificações |
|---|---|
| Velocidade | Até 3600 RPM |
| Aplicação | Bombeiros |
| Longevidade | Muito durável |
| Instalação | Fácil de substituir |
| Intervalo de pressão | Até 10 bar |
| Intervalo de temperatura | Até 180°C |
| Materiais | Aço inoxidável |
| Selo secundário | Anel O |
| Compatibilidade | Acomoda-se à maioria das bombas Flygt |
| Rostos de focas | Carbono vs. Cerâmica |

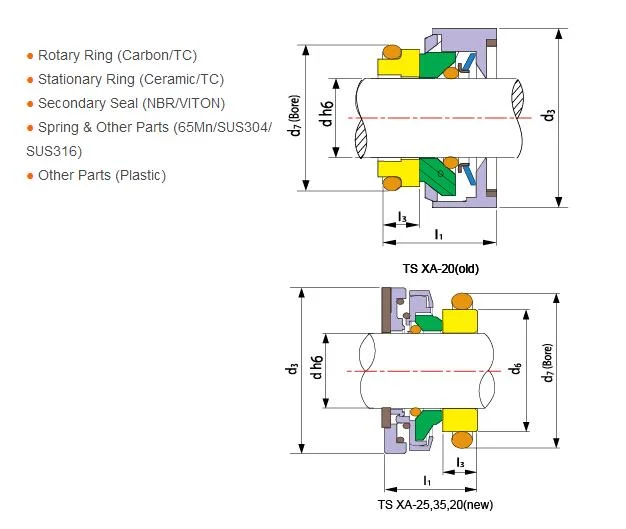

| Tamanho da foca d(mm |
d3 | d6 | d7 | L1 | L3 |
| YM-20 | 45.2 | 36 | 21.5 | 7.2 | |
| YM-25 | 54.0 | 35.2 | 42 | 21.0 | 6.0 |
| YM-35 | 69.8 | 50.3 | 56 | 25.7 | 10.2 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
