Detalhes do produto:
|
| Traemark: | YUEMI | Pump: | TD pump |
|---|---|---|---|
| Function: | sewage Pump | Usage: | Standard |
| Shaft diameter: | TD-32mm TD-40mm | Type: | Balanced |
| Destacar: | Bomba de água de condutor de ar condicionado,Bomba de água central TD |
||
Descrição do produto

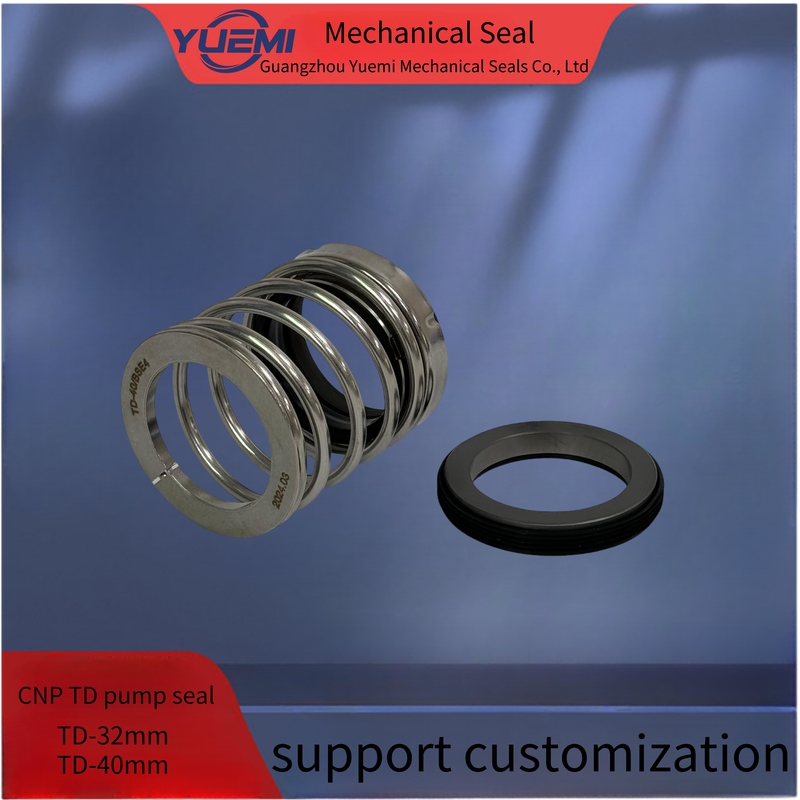

TD-28 TD-32 TD-40 /BSE4/BSF4 vedações mecânicas para bombas CNP TD série tubos centrífugos de circulação bombas de água quente
| Nome | Tipo de vedação mecânica personalizada especial para bomba TD |
| Modelo | Td bomba Utilização |
| Tamanho | 28,32,40 |
| Aplicação | Bomba |
| Materiais | CA/CE/SIC/TC/NBR/EPDM/V/S.S/SUS304/SUS316 |
| Certificado |
**IS09001 **CQC **SGS ** CNAS |
Parâmetros técnicos
| Temperatura | -30°C~+200°C |
| pressão | ≤ 1,2Mp a |
| Velocidade | ≤ 10 m/s |
| Médio | águas residuais |
Materiais
| Anel rotativo |
SiC/VIT |
| Anel estacionário |
SiC/VIT |
| Primavera | SUS304/SUS316 |
| Assento fixo | SUS304/SUS316 |
| Selo secundário |
Fkm/EPDM |
| Detentor de anel rotativo | SUS304/SUS316 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
