Detalhes do produto:
|
| Marca de traço: | YUEMI | Função: | Bomba de água |
|---|---|---|---|
| Utilização: | Não equilibrado | Diâmetro do eixo: | GX-30/35mm 120-35mm |
| Selo secundário: | SIC TC | Padrão ou Não Padrão: | Padrão |
| Palavras-chave: | vedação da bomba | Tipo: | Primavera única |
| Estilo: | Selo mecânico | ||
| Destacar: | Selo mecânico médio de 35 mm,Selo mecânico médio desequilibrado,Selo mecânico desequilibrado de 35 mm |
||

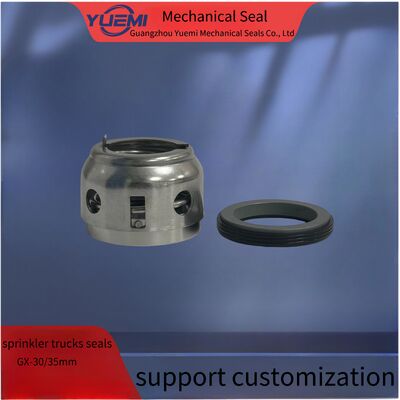

Adequado para a vedação mecânica da bomba de água do caminhão sprinkler Hangzhou Weilong
YUEMI GX GB Padrão Selo Mecânico Grande de Primavera Única para Bombas Industriais
Características estruturais:Padrão britânico, mola única e grande, vedação de componentes de estrutura simples.
Normas industriais:GB6556
Área de aplicação:amplamente utilizado em diferentes tipos de bombas industriais, bombas químicas e bombas de água..
Médio:óleo, água, ácido amorfismo, álcalis e solventes orgânicos.
Personalização:As alterações de materiais para obter outros parâmetros de funcionamento são possíveis.
Parâmetros técnicos
| Temperatura | -30°C~+200°C |
| pressão | ≤ 2Mp a |
| Velocidade | ≤ 10 m/s |
| Médio | água |
Materiais
| Anel rotativo |
SiC/VIT |
| Anel estacionário |
SiC/VIT |
| Primavera | SUS304/SUS316 |
| Assento fixo | SUS304/SUS316 |
| Selo secundário |
Fkm/EPDM |
| Detentor de anel rotativo | SUS304/SUS316 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
