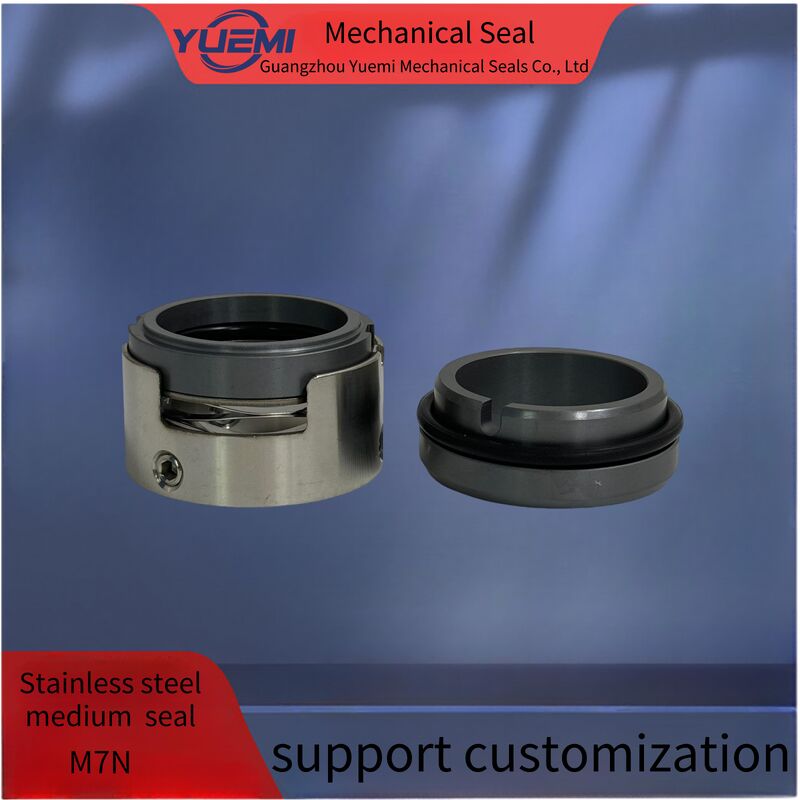

Detalhes do produto:
|
| Diâmetro do eixo: | 14 mm ~ 95 mm | Selo secundário: | SIC SIC |
|---|---|---|---|
| Aplicação: | Máquinas e aparelhos de secção | Cara do selo: | SIC SIC |
| Compatibilidade fluida: | Água, óleo, produtos químicos | Indústria: | Química, Petróleo e Gás, Tratamento de Águas |
| Materiais: | Carbono, Cerâmica, SIC TC | Tipo de molas: | Elastómeros ou metais |
| Desempenho de vedação: | Fácil de instalar e substituir | Condições operacionais: | alta temperatura, alta pressão |
| Durabilidade: | Durável e duradouro | ||
| Destacar: | Solução industrial m7n,Selo m7n centrífugo,M7n Burgmann centrífugo |
||
| Tamanho do eixo | 14-100 mm |
| Materiais | Rosto:Carbono, SiC, TC Assento: Cerâmica, SiC, TC Anéis O:NBR,EPDM,FKM,Aflas,FEP,Kalrez,Chemraz etc. Primavera: SS304, SS316, Hastelloy C Outras peças metálicas: SS304, SS316 |
| Capacidades de desempenho | Temperatura:-30°C a 200°C Pressão: até 12 bar (tipo de desequilíbrio) Velocidade: até 18 m/s Permissão de flutuação final/axial: ±0,1 mm |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
