Detalhes do produto:
|
| Marca de traço: | YUEMI | Função: | Bomba de água |
|---|---|---|---|
| Utilização: | Não equilibrado | Diâmetro do eixo: | 25 mm ~ 130 mm |
| Selo secundário: | FKM SIC SIC | Padrão ou Não Padrão: | Padrão |
| Palavras-chave: | vedação da bomba | Tipo: | Primavera única |
| Estilo: | Selo mecânico | ||
| Destacar: | OEM Selo Mecânico Médio,GB104 Selo mecânico médio,OEM sic vedação mecânica |
||

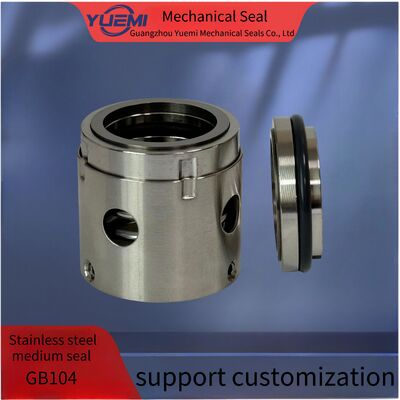

Selo mecânico de tamanho médio de aço inoxidável para bombas químicas de água e indústria do papel GB104
Selo único / desequilibrado / Mancha de condução para condução / Independente da direção de rotação
A série é típica da mola de vedação mecânica, com vários materiais e combinação de faces, a fim de atender
diversos requisitos.
Medios a selar: água, óleo, líquidos de corrosão média e outros meios, incluindo grânulos sólidos
Pressão na câmara fechada: ≤ 1,0 MPa
Velocidade de rotação: ≤ 3000 r/min
(Velocidade linear:≤ 20 m/sec)
Temperatura no martelo fechado: 0°C~ +180°C ((FPM)
-30°C~+120°C (NBR) -40°C~+230°C (EPR)
-40°C~+230°C ((PTFE) -40°C~+230°C ((PTFE borracha de cobertura)
Cumprir a norma JB/T 1472-94
| Especificações |
d H6 |
d1
|
D1 H11 |
D2 H8 |
L |
L1 ± 0.5 |
L2 ± 0.5 |
L3 |
| 104-25 | 25 | 42 | 35.5 | 45 | 62 | 43 | 14 | 14 |
| 104-28 | 28 | 45 | 38.5 | 48 | 63 | 44 | 14 | 15 |
| 104 a 30 | 30 | 52 | 40.5 | 50 | 68 | 49 | 14 | 15 |
| 104 a 35 | 35 | 57 | 45.5 | 55 | 70 | 51 | 14 | 17 |
| 104 a 40 | 40 | 62 | 50.5 | 60 | 73 | 54 | 14 | 20 |
| 104 a 45 | 45 | 67 | 55.5 | 65 | 79 | 60 | 14 | 25 |
| 104-50 | 50 | 72 | 60.5 | 70 | 82 | 63 | 14 | 28 |
| 104-55 | 55 | 77 | 65.5 | 75 | 84 | 65 | 14 | 30 |
| 104-60 | 60 | 82 | 70.5 | 80 | 84 | 65 | 14 | 30 |
| 104 a 65 | 65 | 92 | 80.5 | 90 | 96 | 74 | 17 | 35 |
| 104-70 | 70 | 97 | 85.5 | 97 | 101 | 76 | 19 | 37 |
| 104-75 | 75 | 102 | 90.5 | 102 | 101 | 76 | 19 | 37 |
| 104-80 | 80 | 107 | 95.5 | 107 | 106 | 81 | 19 | 42 |
| 104 a 85 | 85 | 112 | 100.5 | 112 | 107 | 82 | 19 | 42 |
| 104-90 | 90 | 117 | 105.5 | 117 | 108 | 83 | 19 | 43 |
| 104 a 95 | 95 | 122 | 110.5 | 122 | 108 | 83 | 19 | 43 |
| 104-100 | 100 | 127 | 115.5 | 127 | 108 | 83 | 19 | 43 |
| 104-110 | 110 | 141 | 130.5 | 142 | 132 | 105 | 21 | 60 |
| 104-120 | 120 | 151 | 140.5 | 152 | 132 | 105 | 21 | 60 |
Parâmetros técnicos
| Temperatura | -30°C~+200°C |
| pressão | ≤ 2Mp a |
| Velocidade | ≤ 10 m/s |
| Médio | água |
Materiais
| Anel rotativo |
SiC/VIT |
| Anel estacionário |
SiC/VIT |
| Primavera | SUS304/SUS316 |
| Assento fixo | SUS304/SUS316 |
| Selo secundário |
Fkm/EPDM |
| Detentor de anel rotativo | SUS304/SUS316 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
