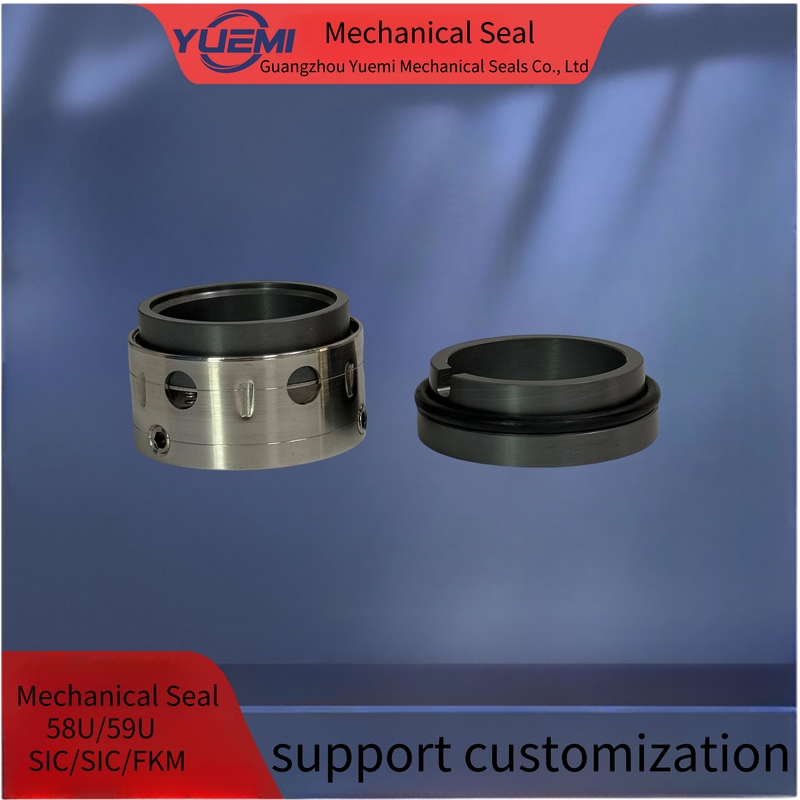

Detalhes do produto:
|
| Marca de traço: | YUEMI | Diâmetro do eixo: | 58U/59U |
|---|---|---|---|
| Selo secundário: | FKM SIC SIC | temperatura: | Selo mecânico de alta temperatura |
| Destacar: | SIC John crane mech seal,FKM John Crane Mech Seal,FKM John Crane 58u |
||
| d1 | d3 | d4 | d6 | d7 | d8 | d11 | d 12 | 1 mil libras | 13 | I5 | I6 | 1 7 | I9 | f |
| 14 | 24 | 26 | 21 | 25 | 2 | 18.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 16 | 26 | 28 | 23 | 27 | 2 | 20.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 18 | 32 | 34 | 27 | 33 | 3 | 24.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 20 | 34 | 36 | 29 | 35 | 3 | 26.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 22 | 36 | 38 | 31 | 37 | 3 | 28.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 24 | 38 | 40 | 33 | 39 | 3 | 30.5 | 4.0 | 40.0 | 26.7 | 2 | 5 | 9.0 | 13.3 | 5.0 |
| 25 | 39 | 41 | 34 | 40 | 3 | 31.5 | 4.0 | 40.0 | 27.0 | 2 | 5 | 9.0 | 13.0 | 5.0 |
| 28 | 42 | 44 | 37 | 43 | 3 | 34.5 | 4.0 | 42.5 | 30.0 | 2 | 5 | 9.0 | 12.5 | 7.5 |
| 30 | 44 | 46 | 39 | 45 | 3 | 36.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 32 | 46 | 48 | 42 | 48 | 3 | 38.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 33 | 47 | 49 | 42 | 48 | 3 | 39.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 36 | 49 | 51 | 44 | 50 | 3 | 41.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 38 | 54 | 58 | 49 | 56 | 4 | 45.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 40 | 56 | 60 | 51 | 58 | 4 | 47.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 43 | 59 | 63 | 54 | 61 | 4 | 50.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 45 | 61 | 65 | 56 | 63 | 4 | 52.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 48 | 64 | 68 | 59 | 66 | 4 | 55.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 5.5 |
| 50 | 66 | 70 | 62 | 70 | 4 | 57.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 6.5 |
| 53 | 69 | 73 | 65 | 73 | 4 | 60.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 55 | 71 | 75 | 67 | 75 | 4 | 62.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 58 | 78 | 83 | 70 | 78 | 4 | 67.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 60 | 80 | 85 | 72 | 80 | 4 | 69.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 63 | 83 | 88 | 75 | 83 | 4 | 72.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 65 | 85 | 90 | 77 | 85 | 4 | 74.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 68 | 88 | 93 | 81 | 90 | 4 | 77.5 | 5.5 | 52.5 | 39.0 | 2.5 | 7 | 9.0 | 13.5 | 7.5 |
| 70 | 90 | 95 | 83 | 92 | 4 | 79.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.5 |
| 75 | 95 | 104 | 88 | 97 | 4 | 83.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.8 |
| 80 | 104 | 109 | 95 | 105 | 4 | 89.5 | 5.5 | 60.0 | 45.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 85 | 109 | 114 | 100 | 110 | 4 | 94.5 | 55 | 60.0 | 450 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 90 | 114 | 119 | 105 | 115 | 4 | 99.5 | .5.5 | 65.0 | .50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 95 | 119 | 124 | 110 | 120 | 4 | 104.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 100 | 124 | 129 | 115 | 125 | 4 | 109.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
Descrição do produto
Descrição da estrutura:
Equivalente ao Johncrane 58U
Design de mola múltipla, vedação desequilibrada
Aplicação:
- Ambientes corrosivos
- Bombas químicas.
-Juntas de vapor.
- Bombas de processamento de alimentos
- Bombas de processo em refinarias
- Bombas de água quente e fria
-Segamentos para agitadores e misturadores
- Temperaturas acima de 400 graus F
- Aplicações criogénicas
- Condições atmosféricas.
- Compressores de turbina de alta velocidade
- Turbinas de água
Parâmetros técnicos
| Temperatura | -30°C~+200°C |
| pressão | ≤ 2Mp a |
| Velocidade | ≤ 10 m/s |
| Médio | água |
Materiais
| Anel rotativo |
SiC/VIT |
| Anel estacionário |
SiC/VIT |
| Primavera | SUS304/SUS316 |
| Assento fixo | SUS304/SUS316 |
| Selo secundário |
Fkm/EPDM |
| Detentor de anel rotativo | SUS304/SUS316 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
