Detalhes do produto:
|
| Estrutura: | mola cônica | Substituição: | Substituição de série |
|---|---|---|---|
| Utilização: | Não equilibrado | Modelo: | M37G G9 |
| Selo secundário: | FKM CAR SIC | ||
| Destacar: | M37G vedação mecânica de carburo de silício,Selo mecânico de carburo de silício não equilibrado,Empresa de selos mecânicos M37G |
||

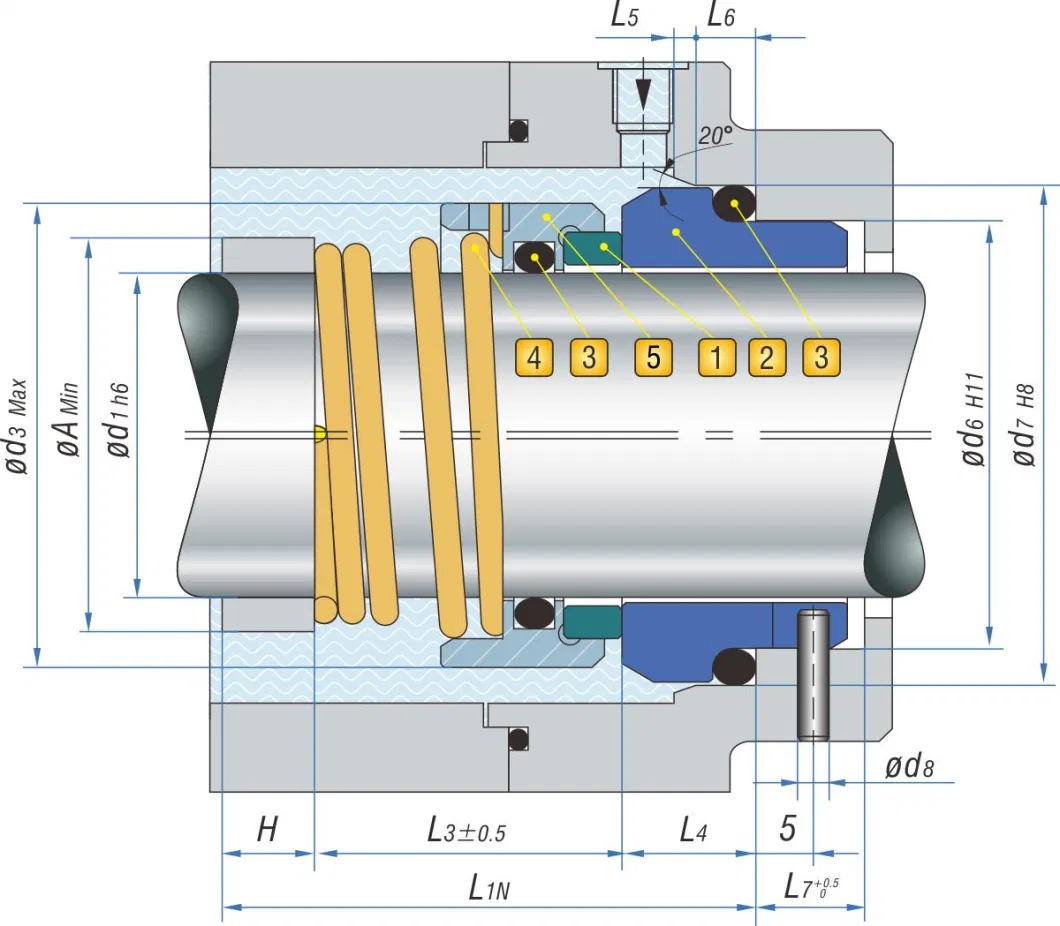

Tipo YM M37G Com desempenho fiável, ampla gama de aplicações e características de instalação fáceis.YM M37G é de moagem cónica e O-anel empurrador construção selos mecânicosÉ ideal para utilização na indústria do papel, na indústria do açúcar, na indústria química e do petróleo, na indústria de transformação de alimentos e na indústria de tratamento de águas residuais.
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
