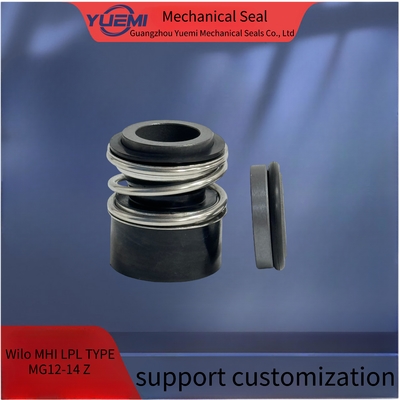

Detalhes do produto:
|
| Diâmetro do eixo: | MG12-14/Z | Selo secundário: | EPDMFkm CAR |
|---|---|---|---|
| Pacote de transporte: | Caixa | Compatibilidade fluida: | Água, óleo, produtos químicos leves |
| Origem: | Guangzhou, China | ||
| Destacar: | MHIL Wilo Sello mecânico de bomba,MHI Wilo Sello mecânico de bomba,MVI engenharia de vedação mecânica |
||
Condições de trabalho
Medios: Água, óleo e medios de corrosão fraca
Temperatura: -20°C a 120°C
Pressão: ≤ 1,2 MPa
Velocidade: ≤ 12 m/s
Materiais
Anel estacionário: Cerâmica/Sic/TC
Anel rotativo: Carbono/Sic/TC
Selo secundário: NBR/EPDM/Fkm
Molas e partes metálicas: aço inoxidável
| (ww) r | Código de tamanho | D3 | D7 | L4 | L1 | L11 | L12 |
| 10 | 0100 | 22.50 | 21.00 | 6.60 | 14.50 | 25.90 | 33.40 |
| 12 | 0120 | 25.00 | 23.00 | 6.60 | 15.00 | 25.90 | 33.40 |
| 14 | 0140 | 28.50 | 25.00 | 6.60 | 17.00 | 28.40 | 33.40 |
| 15 | 0150 | 28.50 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 |
| 16 | 0160 | 28.50 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 |
| 18 | 0180 | 32.00 | 33.00 | 7.50 | 19.50 | 30.00 | 37.50 |
| 20 | 0200 | 37.00 | 35.00 | 7.50 | 21.50 | 30.00 | 37.50 |
| 22 | 0220 | 37.00 | 37.00 | 7.50 | 21.50 | 30.00 | 37.50 |
| 24 | 0240 | 42.50 | 39.00 | 7.50 | 22.50 | 32.50 | 4250 |
| 25 | 0250 | 42.50 | 40.00 | 7.50 | 23.00 | 32.50 |
42.50 |
| 28 | 0280 | 49.00 | 43.00 | 7.50 | 26.50 | 35.00 | 42.50 |
| 30 | 0300 | 49.00 | 45.00 | 7.50 | 26.50 | 35.00 |
42.50 |
| 32 | 0320 | 53.50 | 48.00 | 7.50 |
27.50 |
35.00 | 47.50 |
| 33 | 0330 | 53.50 | 48.00 | 7.50 |
27.50 |
35.00 |
47.50 |
| 35 | 0350 | 57.00 | 50.00 | 7.50 | 28.50 | 35.00 | 47.50 |
| 38 | 0380 | 59.00 | 56.00 | 9.00 | 30.00 | 36.00 | 46.00 |
| 40 | 0400 | 62.00 | 58.00 | 9.00 | 30.00 | 36.00 | 46.00 |
| 43 | 0430 | 65.50 | 61.00 | 9.00 | 30.00 | 36.00 | 51.00 |
| 45 | 0450 | 68.00 | 63.00 | 9.00 | 30.00 | 36.00 | 51.00 |
| 48 | 0480 | 70.50 | 66.00 | 9.00 | 30.50 | 36.00 | 51.00 |
| 50 | 0500 | 74.00 | 70.00 | 9.50 | 30.50 | 38.00 | 50.50 |
| 53 | 0530 | 78.50 | 73.00 | 11.00 | 33.00 | 36.50 | 59.00 |
| 55 | 0550 | 81.00 | 75.00 | 11.00 | 3500 | 36.50 | 59.00 |
| 58 | 0580 | 85.50 | 78.00 | 11.00 |
37.00 |
41.50 | 59.00 |
| 60 | 0600 | 88.80 | 80.00 |
11.00 |
38.00 |
41.50 |
59.00 |
| 65 | 0650 | 93.50 | 85.00 | 11.00 | 40.00 | 41.50 | 69.00 |
| 68 | 0680 | 96.50 | 90.00 | 11.30 | 40.00 |
41.20 |
68.70 |
| 70 | 0700 | 99.50 | 92.00 | 11.30 | 40.00 | 48.70 | 68.70 |
| 75 | 0750 | 107.00 | 97.00 | 11.30 | 40.00 | 48.00 | 68.70 |
| 80 | 0800 | 112.00 | 105.00 | 12.00 | 40.00 | 48.00 | 78.00 |
| 85 | 0850 | 120.00 | 110.00 | 14.00 | 41.00 | 46.00 | 76.00 |
| 90 | 0900 | 127.00 | 115.00 | 14.00 | 45.00 | 51.00 | 76.00 |
| 95 | 0950 | 132.00 | 120.00 | 14.00 | 46.00 | 51.00 | 76.00 |
| 100 | 1000 | 137.00 | 125.00 | 14.00 | 47.00 | 51.00 | 76.00 |
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
