Detalhes do produto:
|
| Marca de traço: | YUEMI | Bomba: | BOMBA DE GRUNDFOS |
|---|---|---|---|

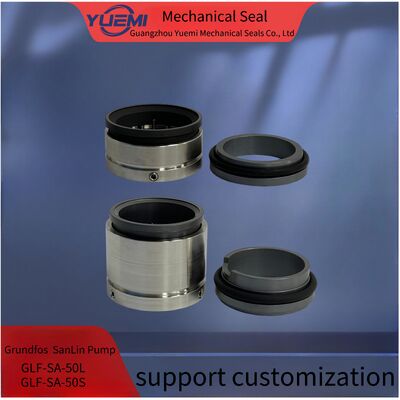

| Função: | para bomba, compressor | Diâmetro do eixo: | GLF-SA-50L |
| Destacar: | SanLin selos mecânicos de base cr 10,GLF vedação mecânica Grundfos cr 10,SanLin 32 mm vedação mecânica |
||
Descrição do produto:
Substituição de:
Adequado para as séries CR, CRN e CRI Sarlin Bombeiros

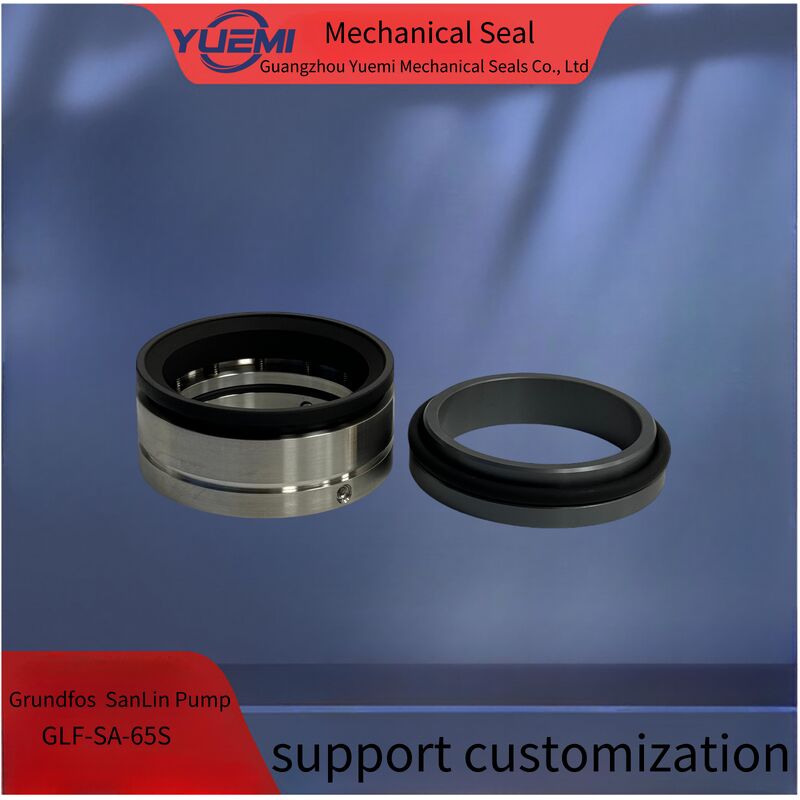

GLF-SA-S: 38MM; 50MM; 65MM
GLF-SA-L: 32MM; 38MM; 50MM; 65MM
|
Temperatura
|
-30oC a 200oC
|
|
Pressão
|
Até 25 bar
|
|
Velocidade
|
Até 20 m/s
|
|
Permissão de jogada final/flutuação axial
|
± 0,1 mm
|
|
Tamanho
|
32 mm; 38 mm; 50 mm; 65 mm |
|
Marca
|
JR
|
|
Rosto
|
SiC,CAR,TC
|
|
Assento
|
TC, SiC
|
|
Elastômeros
|
NBR, EPDM, Fkm AFAL, etc.
|
|
Primavera
|
SS304, SS316
|
|
Partes metálicas
|
SS304, SS316
|
Preparação:
1O diâmetro externo do eixo está dentro da tolerância +-0,05 mm
2. Desgaste do eixo < 0,1 mm
3. Flotação da extremidade do eixo < 0,13 mm
4, sem bordas afiadas no eixo sobre o anel
Nota:
Durante a instalação, não arranhe nem danifique o anel. Se alguma coisa estiver danificada, por favor contacte-nos para substituir um novo.
Instalação em estruturas:
1. O conjunto completo de vedação do cartucho é limpo e exatamente passado o exame de fugas antes da venda.
2 A distância de fixação entre a vedação e o eixo é de dl h6 0.8O diâmetro externo do eixo na posição do parafuso deve ser 01 0,2 mm menor,resistindo ao aperto excessivo do parafuso.Lubricar o eixo com óleo
3Coloque a vedação do cartucho na câmara da bomba, em seguida:
A: Apertar quatro parafusos das flanges, assegurando que o meio entra no buraco "G" na posição superior
B: Apertar mais os quatro parafusos e posicionar a manga do eixo no eixo.
C: Retire quatro placas de calibre.
Desmontar.
D: Conectar o tubo de entrada de chumbo médio com o orifício "G" a fim de eliminar o calor de atrito e
Limpeza da câmara de vedação quando a bomba estiver em funcionamento.
Nota:
Para concluir a instalação, tornou o eixo à mão para verificar se as rotações não podiam girar de forma suave, porque o selo tinha sido instalado de forma inadequada.
